Creando nuestros propios resistores - FAIL

Lidiando con un valor específico de resistencia y estar armando paralelos de resistores para una simple prueba, vi una técnica muy ingeniosa.







⚠ Es para muy baja corriente ⚠

Principio de funcionamiento

El grafito es una forma de carbono que tiene la propiedad de ser un buen conductor eléctrico, con su propia resistividad.



Los lápices modernos contienen una mezcla de arcilla y grafito, lo que les da una resistencia que varía entre 40 ohms y 5k ohms por centímetro.



Debido a esta característica, cuando una corriente fluye a través de una superficie con grafito, se genera una oposición al paso de la corriente (resistencia). Esto permite construir de manera improvisada un resistor casero que puede ser útil en más de una ocasión.

Cuanto corriente y tensión aguanta?

La gran pregunta ...  en el rango de microamperios (µA) o miliamperios (mA) antes que se produzca algún daño, menor a 2 mA se podría tomarse como parámetro

Respecto a la tensión, va depender del dieléctrico del papel, pero menor a 10V para no presentar problemas.



Y si le doy mecha? (supero los valores de corriente y tensión recomendados)

Se va generar calor debido a la resistencia y el papel es un material inflamable, por lo que incluso corrientes pequeñas podrían hacer que el papel se queme si la corriente produce suficiente calor.

Un voltaje muy alto puede superar la resistencia dieléctrica del papel, lo que podría causar un arco eléctrico o quemar el material.



Prueba por mano propia

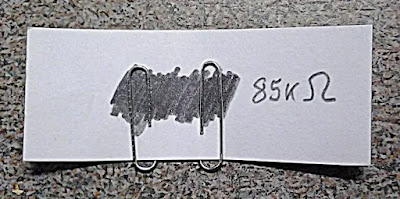

Dibuje un rectángulo de 4 cm x 0,5 cm en una hoja de papel lisa blanca, rellené el rectángulo con el mismo lápiz, y mediante dos clips de papel o con cocodrilos se arman sus terminales en un extremo del rectángulo y un punto intermedio entre el otro extremo. Tipo de usado es lápiz HB

No logré conducir NADA, mas aislado que en COVID estaba, probé incluso con otros dos lapices (Faber Castell y Standley) y el mismo resultado. Aparentemente tengo lápices con muy poco grafito o una variante no conductiva.

Conclusión: el método no me sirve para salir del paso, es mas fácil gastar unas monedas en trimmers para obtener la resistencia deseada para prototipeo.
